admin·?T/R+：RS-485A+==RS485的A口
·?T/R-：RS-485B-+==RS485的B口
·?RXD+：可留空，不接
·?RXD-：可留空 ，不接
·?GND：一般也无需接 ，非要接的话，也可以接地
·?VCC：一般也无需接 ，非要接的话 ，也可以接电源
PB331波特率根据主机设置自适应9600bps和2400bps 。
接收和发送自适应支持8位9位数据方式，第9位可以是数据位、校验位 、地址位 。
8位串口数据:起始位+8位数据位+停止位
9位串口数据:起始位+8位数据位+第9位数据位+停止位
我有一台设备 要求接RS485的通信接口 ，上面标着A 和B 但RS485有T/R+和T/R-和RXD+和RXD- 我应该怎么接？

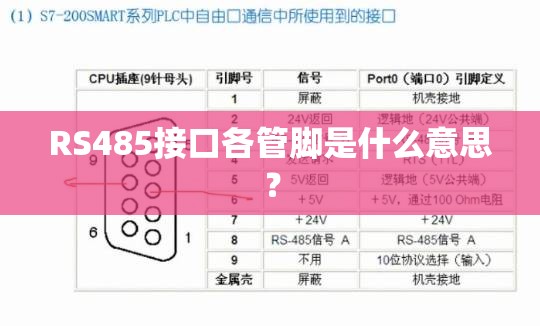

RS485和RS485的接线方法见下图：
RS-485采用半双工工作模式 ，支持多点数据通讯。 RS-485总线网络拓扑通常使用带有终端匹配的总线型结构 。 换句话说，该总线用于串联连接所有节点，并且不支持环形或星形网络 。
如果需要使用星形结构 ，则必须使用485中继器或485集线器。 通用RS-485总线最多支持32个节点 ，如果使用特殊的485芯片，则可以达到128或256个节点 ，并且最多可以支持400个节点 。
扩展资料：
rs485布线规范：
485信号线不能在内部连接到电源线 。 在实际施工中 ，由于布线是通过管道进行的，因此有时施工方直接将485信号线和电源线绑在一起 ，以方便绘制。 由于强电具有强电磁信号来干扰弱电 ，因此485信号不稳定，从而导致通信不稳定。
485信号线可以使用屏蔽线连接或非屏蔽线连接 。 由于以差分方式传输485信号 ，因此485+和485-之间的电压差用作信号传输 。
可以用两线制接线。步骤如下：
1 、首先第一步就是要知道RS485接口是一个标准接口 ，一般接线标示为A+ B-，T/R+ T/R-是RS422接口的端子表示 ，这时候注意的是有些接口是422和485公用的 。
2、接着就是RS485两线制和四线制两种接线 ，四线制只能实现点对点的通信方式，这种接线方式为总线式拓扑结构，在同一总线上最多可以挂接32个节点 。
3 、然后就是注意的是RS485接口 ，其中 ，T/R+代表A+， T/R-代表B- ，按照422和485公用这个接就可以。
4 、最后一步就是将设备连接上RS485的通信接口 ，这时候就可以发现正常运行完成了，如下图所示 。
关于“RS485接口各管脚是什么意思？ ”这个话题的介绍 ，今天小编就给大家分享完了 ，如果对你有所帮助请保持对本站的关注！
